Trop de baies de brassage ressemblent à un plat de spaghetti. Le branchement est raté avant même d’avoir allumé le switch. Et ce n’est pas une question d’esthétique: un câblage anarchique augmente le temps de maintenance d’au moins 30 %, selon les chiffres consolidés par les fabricants de gestion de câbles. Les nœuds, les faux contacts et les pannes intermittentes qui transforment une soirée tranquille en session de dépannage sous un bureau, tout ça se joue au moment du branchement.
Du panneau de brassage à l’onduleur, en passant par la mise à la terre: voici ce qui sépare un réseau qui tombe quand on branche l’aspirateur d’un réseau qui tient dix ans.
Le vrai rôle d’une baie de brassage (et pourquoi votre box ne suffit plus)
Une baie de brassage est un meuble en tôle, large de 19 pouces (48,26 cm), qui accueille des équipements informatiques normalisés en hauteur d’unité “U” (1 U = 44,45 mm). Sa fonction première, c’est de rassembler tous les câbles réseau RJ45 qui courent dans les murs, de les raccorder à un panneau de brassage, puis, via des cordons courts, de les rediriger vers un switch, un routeur ou un NAS. C’est le point unique où le câblage horizontal rencontre l’électronique active.
Dans une maison, cette centralisation apporte trois choses que le coffret de communication basique ne fournit pas: la capacité à tester ou à modifier un port sans toucher au câble dans la cloison, une circulation d’air maîtrisée par une porte perforée, et une compatibilité native avec les équipements rackables. Un simple coffret mural avec un switch posé sur une étagère, c’est le début des ennuis le jour où vous devez déplacer un équipement de 4 kg dans 45 cm de profondeur.
Un switch n’est pas une baie, et une baie n’est pas un switch. Le switch commute les trames Ethernet; le panneau de brassage se contente de relier un câble fixe et un cordon. Les confondre, c’est brancher les prises murales direct sur le switch, sans terminaison intermédiaire, et le regretter le jour où le switch lâche.

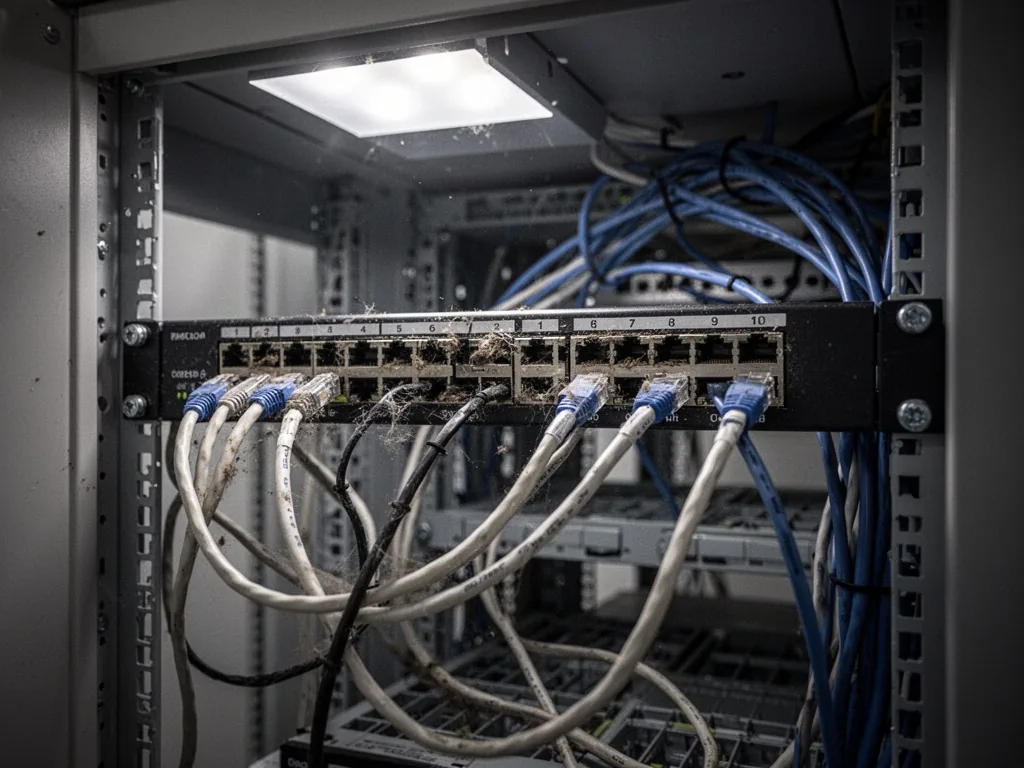

Le matériel qu’on voit trop souvent oublié sur les forums
Avant de dégainer le tournevis, quelques éléments doivent atterrir sur l’établi. Les oublier, c’est bloquer le chantier à mi-parcours.
- La baie elle-même. En résidentiel, une profondeur de 600 mm suffit dans la majorité des cas, mais si vous installez un NAS profond ou un onduleur rackable, vérifiez la profondeur de l’appareil le plus long. Certains onduleurs 1U atteignent 485 mm.
- Le panneau de brassage 24 ou 48 ports. Prenez du Cat6a blindé si le câblage dans les murs l’est, du non blindé sinon. Inutile de mélanger les grades.
- Le switch. Gérez le nombre de ports, le PoE (Power over Ethernet) si vous alimentez des caméras ou des points d’accès, et la bande passante.
- Les cordons de brassage. Du Cat6a, en longueurs adaptées: mesurez la distance réelle entre le port du panneau et le port du switch visé, ajoutez 25 cm, et achetez la longueur standard la plus proche. On évite les cordons de 2 m qui s’enroulent en fond de baie.
- L’onduleur. Un modèle line-interactive en rack 1U protège l’électronique et stabilise mécaniquement le meuble quand il est placé en bas.
- Les accessoires de gestion de câbles. Passe-câbles horizontaux, anneaux, panneaux obturateurs 1U pour maintenir le flux d’air vertical.
C’est aussi le moment de vérifier deux choses: le câblage encastré arrive bien en nappe derrière le futur emplacement de la baie, et vous avez au moins 80 cm de dégagement devant la porte pour l’ouvrir complètement et intervenir côté arrière. Un rack coincé dans un placard de 50 cm de profondeur, c’est une promesse de bleus au dos et de connecteurs mal enfichés.
Mise à la terre et norme électrique: la NF C 15-100 n’est pas une suggestion
Une baie, c’est une structure métallique bourrée d’électronique sous tension. Défaut d’isolement: le châssis doit évacuer le courant vers la terre, sinon l’enveloppe devient un conducteur que vous touchez en branchant un cordon.
La NF C 15-100 impose de relier toutes les masses métalliques à la barrette de terre du tableau: conducteur de protection de 2,5 mm² pour une alimentation en 16 A, 4 mm² pour une ligne en 20 A. Ce fil vert/jaune reste à 30 cm minimum des câbles data et de toute ligne 230 V, sous peine de perturbations. Et comme la peinture isole les pièces entre elles, reliez aussi portes et côtés de la baie par une tresse.
Branchement pas à pas: du panneau de brassage au réseau qui tourne
Les étapes suivent l’ordre logique d’un chantier résidentiel propre, mené par un seul opérateur.

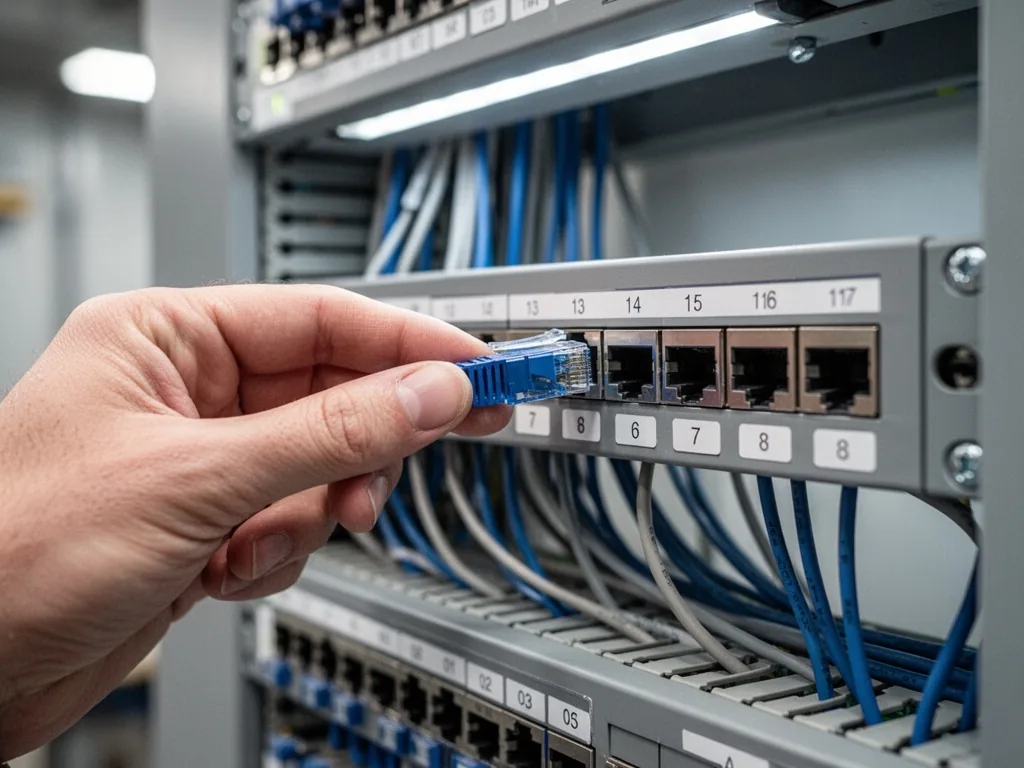

Raccordement du panneau de brassage
Les câbles qui arrivent des prises murales sont terminés par un connecteur RJ45 mâle ou, plus fréquemment, par un sertissage sur un module Keystone qu’on encliquette à l’arrière du panneau. Si vous avez choisi du câble AWG23 blindé, chaque paire doit être dépareillée sur moins de 13 mm et le blindage doit être en contact avec l’enveloppe métallique du Keystone. Respectez un seul standard de câblage sur l’ensemble du site, T568A ou T568B, sans mélanger. Placez le panneau en partie haute de la baie pour que les nappes de câbles descendent vers le switch sans s’emmêler.
Branchement du switch
Le switch se monte juste en dessous du premier panneau de brassage, en intercalant un passe-câbles horizontal 1U. Chaque port du panneau est relié au switch par un cordon de brassage court. Ici, la règle d’or: un cordon par liaison, sans rallonge ni adaptateur. Si vous devez répartir des VLAN ou du PoE, regroupez les ports correspondants sur le switch pour simplifier le repérage. Branchez le cordon d’alimentation du switch sur l’onduleur, pas sur une multiprise classique.
Mise sous tension via l’onduleur
Installez l’onduleur tout en bas du rack: son poids stabilise la structure. Un onduleur line-interactive 1U n’est pas un jouet; prévoyez une ligne électrique dédiée, protégée par un disjoncteur 16 A courbe C. Branchez les alimentations du switch, du NAS et de la box sur les sorties secourues de l’onduleur. Laissez une sortie sans charge pour un éventuel module d’extension ou un ventilateur. Ne branchez jamais l’onduleur derrière un interrupteur de pièce.
Intégration de la box, du NAS et du routeur
La box opérateur ou l’ONT fibre se connecte au port WAN du routeur. Si le routeur est rackable, fixez-le directement dans la baie et raccordez-le au switch via le panneau. Sinon, utilisez un des ports RJ45 du mur prévu à cet effet. Pour un NAS, réservez-lui deux cordons (agrégation de liens) et placez-le dans une zone où le flux d’air est abondant, idéalement avec un plateau ventilé. La circulation d’air verticale dans un rack fermé exige un taux d’ouverture de 75 % en façade et un extracteur en partie haute.
T568A ou T568B: le choix qui fait grincer les puristes
La question revient à chaque nouveau chantier: faut-il câbler en T568A ou en T568B? La réponse n’est pas technique, elle est comptable. Les deux standards sont électriquement équivalents pour le Gigabit Ethernet, à condition que la même norme soit appliquée sur les deux extrémités de chaque câble.
En France, la très grande majorité des installateurs professionnels utilisent le T568B. Le T568A reste recommandé par certaines administrations américaines pour des raisons historiques (compatibilité avec les téléphones analogiques USOC). Si vous reprenez une installation existante, levez un connecteur mural et vérifiez l’ordre des couleurs. Continuez dans le même standard, sinon vous créez un câble croisé que l’auto-MDIX des équipements modernes rattrapera ou non. Et le jour où un technicien devra intervenir, il perdra trente minutes à documenter une anomalie.
Le sertissage lui-même est un art de la répétition. Utilisez une pince de qualité professionnelle, pas un outil plastique à 15 €. Les contacts doivent dépasser de 1,5 mm au maximum et la gaine extérieure du câble doit être pincée par le serre-câble du connecteur. Une seule languette de maintien fendue, et c’est la déconnexion aléatoire.

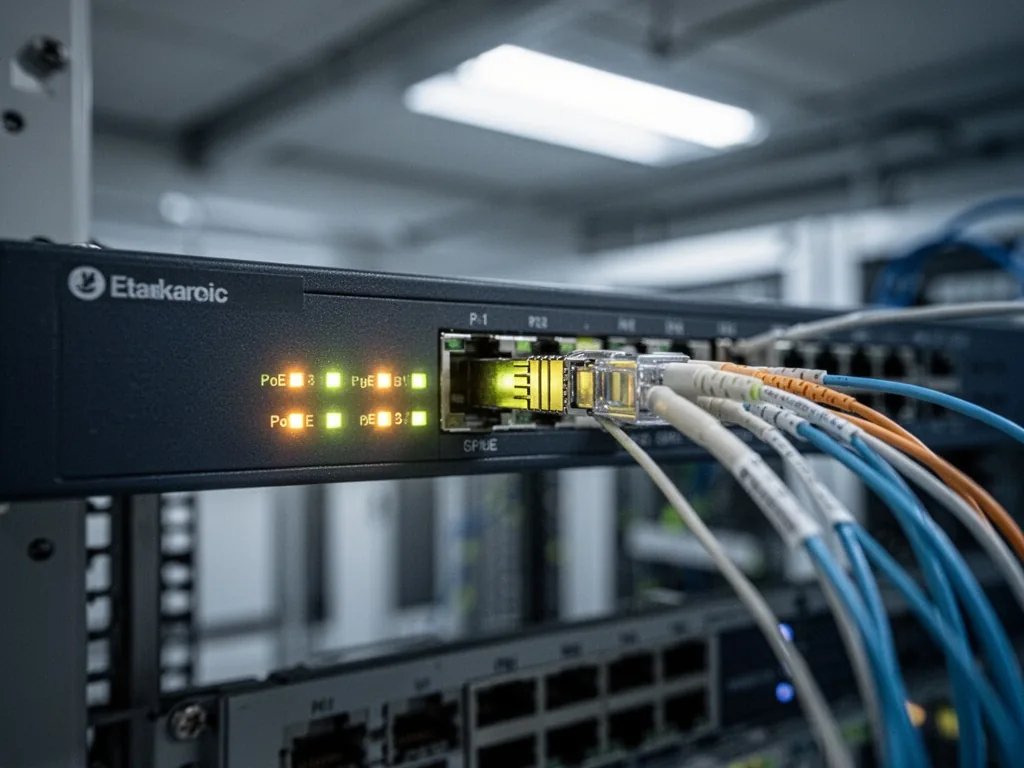

PoE et fibre: adapter sa baie aux usages d’aujourd’hui
Avec les caméras IP, les points d’accès Wi-Fi 6 et les enceintes connectées, le PoE (Power over Ethernet) est devenu un critère de choix. Un switch 802.3at (PoE+) délivre jusqu’à 30 W par port, et ce courant transite par les mêmes paires cuivre que les données. Avec un câble CCA (copper clad aluminium) ou un conducteur 28 AWG, la résistance grimpe et l’isolant peut fondre avant que le switch ne détecte l’anomalie. Pour toute liaison PoE: cuivre massif 23 AWG Cat6a blindé, et pas de goulotte au-dessus de 35 °C. Côté fibre, l’ONT FTTH (le boîtier blanc) se raccorde en RJ45 à un port 2,5 Gbit/s du routeur ou du switch; un câblage horizontal Cat6a blindé (500 MHz) garde la porte ouverte vers le 10 Gbit/s cuivre, pas le Cat6 limité à 250 MHz.
Les trois erreurs qui doublent le temps de dépannage
L’expérience des intégrateurs réseau converge sur trois bourdes qui gâchent une installation prometteuse.
- Oublier les panneaux obturateurs. Chaque unité vide dans le rack crée un court-circuit de circulation d’air: l’air chaud du bas monte par l’avant au lieu d’être canalisé à travers les équipements. Résultat, le switch monte de 8 à 10 °C et réduit sa durée de vie. Des obturateurs 1U coûtent moins cher qu’un switch de remplacement.
- Faire confiance à son œil pour la longueur des cordons. Un cordon trop long forme une boucle qui bloque le flux, accroche la porte et empêche le repérage visuel. Le temps de dépannage explose de 60 % dans un rack mal rangé parce qu’il faut suivre le câble à la main. La méthode fiable consiste à mesurer avec un mètre ruban et à commander des longueurs standards: 0,25 m, 0,5 m, 1 m.
- Négliger l’étiquetage. Étiquetez les deux extrémités de chaque câble horizontal avec le numéro du port du panneau. Utilisez un marqueur indélébile ou des porte-étiquettes à clipser. Quand le NAS plante un dimanche soir, le dernier détail que vous voulez affronter, c’est de débrancher le mauvais cordon.

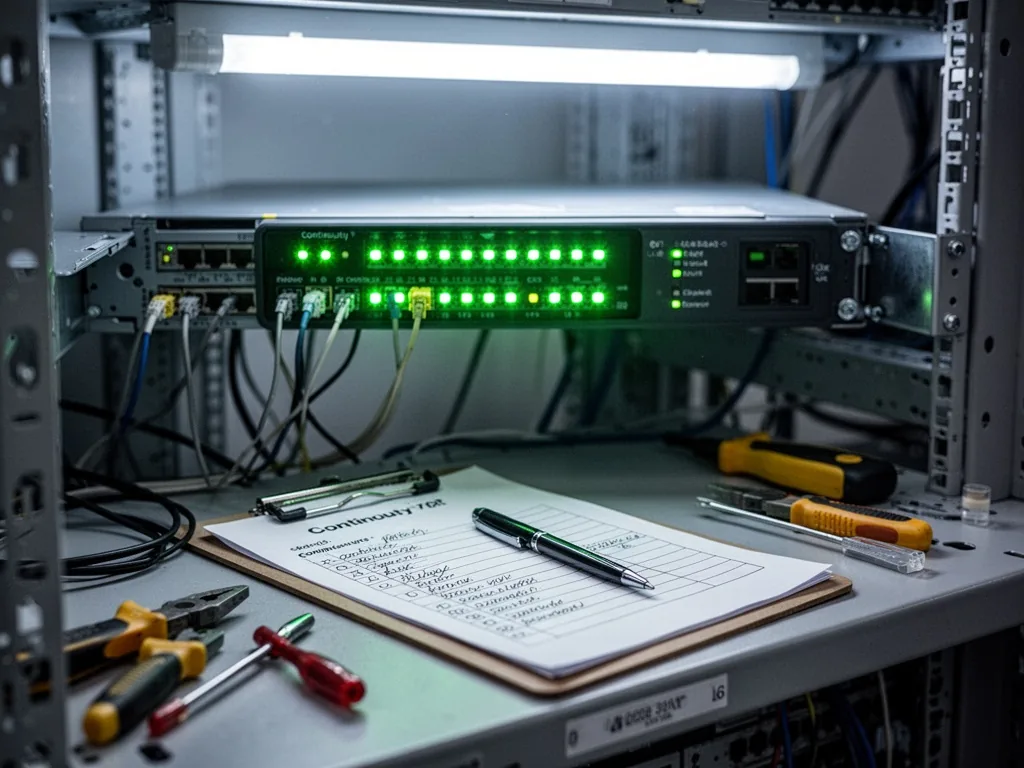

Checklist de mise en service et maintenance
Avant de refermer la porte, passez ces points en revue.
- Toutes les prises murales répondent à un testeur de câblage 8 points, y compris le blindage.
- L’onduleur est branché sur une ligne dédiée, pas sur un circuit partagé avec le congélateur.
- La mise à la terre du rack est reliée au bornier général par un fil continu, sans épissure.
- Les cordons de brassage sont insérés complètement et le clip de sécurité est bien enclenché.
- La température interne de la baie, porte fermée, ne dépasse pas 35 °C après une heure de fonctionnement.
- La documentation du brassage (tableau port panneau ↔ pièce) est rangée dans une pochette fixée à l’intérieur de la porte avant.
L’entretien se résume à dépoussiérer les grilles d’aération tous les six mois et à guetter l’oxydation des connecteurs. Une fois par an, resserrez les vis des panneaux et des équipements: microvibrations et écarts de température desserrent toujours ce qui n’est pas freiné.
Questions fréquentes
Comment câbler une baie de brassage si je n’ai que 4 prises à raccorder?
Utilisez un panneau de brassage 8 ou 12 ports plutôt qu’un 24 ports, pour ne pas perdre d’U inutilement. Les câbles arrivent par l’arrière, se sertissent sur les Keystone, puis des cordons courts relient le panneau à un petit switch non administrable. Le principe ne change pas.
Quelle est la différence entre un switch et une baie de brassage?
Le switch est un équipement actif qui aiguille les trames Ethernet. La baie de brassage est un meuble passif qui héberge le panneau de brassage et les équipements. Le panneau de brassage lui-même ne commute rien, il ne fait qu’organiser les câbles fixes.
Faut-il brancher la baie à la terre même si les équipements ont une prise avec terre?
Absolument. La terre des prises secteur protège les appareils branchés, pas le châssis métallique de la baie. En cas de défaut d’un câble secteur pincé contre la tôle, seule la liaison équipotentielle du rack évacue le courant.
Comment brancher des équipements PoE dans une baie sans surchauffe?
Choisissez des cordons de brassage blindés, respectez un cheminement vertical propre et maintenez la température ambiante sous 35 °C. Les switchs PoE injectant plus de 30 W par port doivent être espacés d’au moins 1U d’espace ventilé. Si la charge dépasse 120 W sur un switch 8 ports, ajoutez une ventilation forcée.
